제품특징

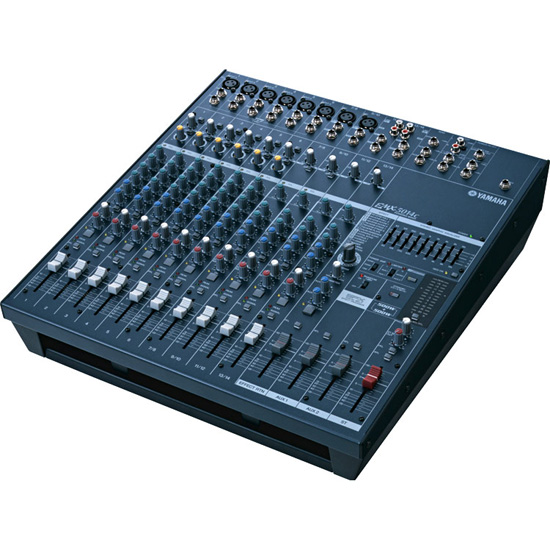

새로운 EMX5014C, 콘솔형의 파워 믹서
휴대용, 가볍고도 놀라운 성능
EMX5014C은 고성능 믹서, 앰프, 그래픽 이퀄라이저, 디지털 이펙트 기기들을
소형의 휴대용 콘솔 스타일의 기기에 모든 기능을 집약시킨 파워 믹서이다.
랙 장착이 가능하여 운반이 용이하고 광범위한 사용 영역에 적합하다.
EMX5014C은 높은 평판을 받고 있는 EMX5000-12의 대체 모델로서
한 층 업그레이드 된 음질과 믹싱 기능을 자랑한다.
전체적으로 높은 편이성과 세련된 설계가 반영되어 있다.
하나로 집약된 손쉬운 사용과 빠른 설치
EMX5014C는 믹서, 파워 앰프, 그래픽 이퀄라이저,
디지털 이펙트가 한 곳에 모인 소형 휴대용 기기이다.
까다로운 설치 절차나 복잡한 선의 연결 없이 간단히
플러그만 꼽고 사용할 수 있다.
전 시스템은 최적화 되어 있어서 어디에서든 쉽게 훌륭한 소리를 낼 수 있다.
디자인과 부품 선택의 노력을 통해 태어난 뛰어난 음향
최상의 음질을 얻기 위해서는 절대적으로 중요한 요소가 부품 선택이고
야마하는 이 점에서는 일체의 허점을 허용하지 않는다.
한 예로, 가장 중요한 헤드 앰프 회로에는 특수 저 잡음 칩 저항을 채택하였는데,
이것은 정확하고 잡음이 없는 재생을 위하여 니크롬 박막에 접착한 것이다.
어떠한 잡음이나 간섭도 음질에 악영향을 끼치지 못하도록 회로와
시스템 전체에 걸쳐서 필요한 위치에 정확히 접지가 이루어지도록
특별한 주의를 기울였다.
직관적이고도 기능적인 뛰어난 컨트롤 및 연결성
믹서 부위는 매우 다재 다능한 구성을 가능하게 하는 총 14입력 채널을 제공한다.
채널 1에서 6까지는 모노 마이크나 라인 입력 용이고,
채널 7/8 및 9/10은 모노 마이크/라인 입력 또는 스테레오 라인 입력 기능을
담당하고 있으며, 채널 11/12 및 13/14는 스테레오 라인 입력 용이다.
외부 파워 앰프와 이펙트 프로세서와 연결할 수 있도록
전용 커넥터도 함께 공급된다.
스테레오 채널 11/12 및 13/14에는 RCA 핀 잭이 포함되어 있어서
필요에 따라서 3 밴드 채널 EQ로 적용될 수 있는 CD 플레이어나
기타 음향 기기를 직접 연결할 수 있다.
채널 1 ~ 6은 미드-스위프 3-밴드 EQ를 구성하며
채널 7 ~ 8은 미드-밴드 스위프가 생략된 EQ를 구성한다.
두 개의 9-밴드 그래픽 EQ가 있어 스피커 또는
방의 음향 특성과 최적의 조화를 이룰 수 있다.
내장 SPX 이펙트
야마하의 SPX 이펙트는 녹음이나 라이브 음향에서 현재
가장 훌륭한 기기 중 하나로 평가 받고 있다.
EMX5014C에는 SPX 이펙트 프로세서가 내장되어 있고
32 비트 프로세스를 통하여 비범한 이펙트 품질을 내게 된다.
조절 가능한 파라미터를 가지는 16 가지의 이펙트 프로그램은 최고 품질의
디지털 리버브, 에코, 딜레이, 모듈레이션 및 디스토션의 효과를 제공한다.
이펙트 ON/OFF를 컨트롤 할 수 있는 PC5 풋스위치 옵션도 설치할 수 있다.
고효율 파워 앰프
EMX5014C를 가볍고 다루기가 용이하게 하려면,
사용되는 파워 앰프가 최상의 사운드를 제공함에 있어 효율이 극대화 되어야 한다.
사실, EMX 파워 앰프는 매우 효율이 높아서 고출력인 500W+500W(4ohms)를
낼 수 있는 반면에 상대적으로 전력 소모가 낮고 따라서 발열량도 적다.
동시에 최고의 과도 응답(transient response) 특성과
낮은 왜곡 특성을 가지면서도 뛰어난 음질을 제공한다.
가볍고 실용적인 설계
EMX5014C의 무게를 줄였다고 해서 성능까지 줄인 것은 아니다.
캐비닛은 가볍지만 튼튼한 재질로 만들어졌고, 스위칭 파워 서플라이는
충실한 500W+500W출력을 내는데 필요한 깨끗한 파워 시스템을 공급한다.
그리고 EMX5014C 무게는 이전의 모델들에 비하여 단지 10.5kg에 불과하다.
운반과 휴대가 좀 더 편리하도록 잡기에 편한 운반용 손잡이를
믹서 하단에 부착하였다.
타협할 수 없는 신뢰성과 안전 기준
EMX5014C는 세계 안전 및 전자파 방출 기준을 준수하고 있을 뿐만 아니라,
가장 높은 수준의 신뢰도를 보장하는 60여 가지가 넘는
야마하의 모든 엄격한 시험을 받았다.
공냉 방식으로 악조건에서도 시스템을 시원하게 유지
파워 믹서를 랙에 설치하는 경우에는 공기의 흐름이 방해를 받을 수 있고,
특히 이 상태로 실외에서 사용하는 경우 태양으로부터 직사 광선을 받으면
위험한 상태로까지 온도가 상승한다. 그러나 EMX5014C는
극심한 악조건에서도 믿을 수 있는 작동과 고성능을 보장할 수 있도록
세심하게 설계된 강제 공기 주입식 냉각 장치를 특징으로 한다.
◆ 진보된 특징들
◆
6 개의 고급 내장 아날로그 컴프레서
EMX5014C 모노 채널에는 총 6개의 고급 컴프레서 회로가 내장되어 있어서
단 하나의 노브(knob)로 이상적인 컴프레션을 얻게 해준다.
소스에 최적의 컴프레션 설정을 하려면 보통 복잡한 과정을 거치게 마련이지만,
이 특별한 컴프레서를 사용하면 개선된 음성이나
기타(guitar) 사운드를 만들기 위한 "음악적" 컴프레션이 용이해진다.
실용성이 돋보이는 기능
야마하의 FCL(Feedback Channel Locating: 피드백 채널
제품스팩
| Maximum output power |
500W + 500W (4ohms),
370W + 370W (8ohms/ AC100V model)
350W + 350W (8ohms/ AC120V model)
320W + 320W (8ohms/ AC220-240V model)
@1kHz, THD+N≤0.5% |
Total harmonic distortion
(THD+N) @ 20-20kHz |
Less than 0.3%, +14dBu output into 600ohms |
Frequency response
GAIN=Minimum, PAD=OFF |
0, +0, -3dB, 20Hz-20kHz, 0dB @1kHz |
Equivalent input noise
GAIN=Maximum, 20-20kHz |
-128dBu |
Crosstalk
@ 1kHz |
-68dB, adjacent inputs |
| -68dB, input to output |
| Phantom voltage |
+48V on CH1-6,7/8,9/10 |
Channel equalizer
+15,-15dB Maximum |
HIGH: 10kHz (Shelving) |
| MID(MONO): 250Hz-5kHz (Peaking) |
| MID(ST) 2.5kHz (Peaking) |
| LOW: 100Hz (Shelving) |
| Channel peak indicator |
LED turns on when post EQ signal reaches -3dB below clipping |
| Channel signal indicator |
LED turns on when post EQ signal reaches -10dB |
| FCL indicator |
input level: -75dB |
LED Level meter
(ST, PFL/AFL) |
2*12 points LED meter (PEAK,+5,+3,+1,0,-1,-3,-5,-7,-10,-15,-20 dB)
PEAK lights if the signal comes within 3 dB of the clipping level. |
Graphic equalizer
(ST OUT) |
9 Band (63,125,250,500,1k,2k,4k,8k,16k Hz), +12/-12 dB Maximum |
| Effect |
16 programs, Parameter control
Foot switch(FC5:Option) Digital Effect ON/OFF |
| Power amplifier protection |
POWER switch on/off mute
DC-fault
Thermal / heatsink temp≥90 & degrees celsius
Vl limiter / RL≤2 ohms
Clip limiter / THD≥1%, Indicator x 2 |
| Power supply protection |
Thermal / heatsink temp≥100 degrees celsius |
| Cooling |
Variable-speed fan ( x 2) |
| Power consumption |
| Japan: |
AC100V 50/60Hz, 500W |
| North America: |
AC120V, 60Hz, 500W |
| Other Areas: |
AC220-240V, 50/60Hz, 500W | |
Dimensions
(W x H x D) |
444 x 155 x 493 mm |
| Weight |
10.5kg |
| Input terminal |
PAD |
GAIN |
Actual load impedance |
For use with nominal |
Input level |
Connector |
| Sensitivity |
Nominal |
Max. before clip |
| CH INPUT A 1-6 |
0dB |
-60dB |
3kohms |
50-600 ohm Mics |
-80dBu |
-60dBu |
-40dBu |
XLR-3-31 type *3 |
| -16dB |
-36dBu |
-16dBu |
+4dBu |
| 26dB |
-34dB |
-54dBu |
-34dBu |
-14dBu |
| +10dB |
-10dBu |
+10dBu |
+30dBu |
| CH INPUT B 1-6 |
0dB |
-60dB |
10kohms |
600 ohm Lines |
-80dBu |
-60dBu |
-40dBu |
TRS phone jack |
| -16dB |
-36dBu |
-16dBu |
+4dBu |
| 26dB |
-34dB |
-54dBu |
-34dBu |
-14dBu |
| +10dB |
-10dBu |
+10dBu |
+30dBu |
ST CH INPUT
7/8-9/10 |
-60dB |
3kohms |
50-600 ohm Mics |
-80dBu |
-60dBu |
-40dBu |
XLR-3-31 type |
| -16dB |
-36dBu |
-16dBu |
-10dBu |
| -34dB |
10kohms |
600ohm Lines |
-54dBu |
-34dBu |
-14dBu |
Phone jack |
| +10dB |
-10dBu |
+10dBu |
+30dBu |
ST CH INPUT
11/12-13/14 |
-34dB |
10kohms |
600ohm Lines |
-54dBu |
-34dBu |
-14dBu |
Phone jack,
RCA pin jack |
| +10dB |
-10dBu |
+10dBu |
+30dBu |
| CH INSERT IN (1-6) |
- |
10kohms |
600ohm Lines |
-20dBu |
0dBu |
+20dBu |
Phone jack |
* 0dBu= 0.775Vrms
| Output terminal |
Actual source impedance |
For use with nominal |
Output level |
Connector |
| Nominal |
Max. before clip |
| ST OUT [L,R] |
150ohms |
600ohm Lines |
+4dBu |
+20dBu |
TRS phone jack |
| ST SUB OUT [L,R] |
150ohms |
600ohm Lines |
+4dBu |
+20dBu |
TRS phone jack |
| AUX SEND 1,2 |
150ohms |
600ohm Lines |
+4dBu |
+20dBu |
TRS phone jack |
| EFFECT SEND |
150ohms |
600ohm Lines |
+4dBu |
+20dBu |
TRS phone jack |
| CH INSERT OUT 1-6 |
600ohms |
10kohm Lines |
0dBu |
+20dBu |
TRS phone jack |
| REC OUT [L,R] |
600ohms |
10kohm Lines |
-10dBV |
+10dBV |
RCA pin jack |
| PHONES [L,R] |
100ohms |
8ohm / 40ohm Lines |
1mW/
3mW |
20mW/
75mW |
ST phone jack |
| SPEAKER OUT |
0.1ohms |
4ohm Speakers |
125W |
500W |
SPEAKON
Phone jack | |
