스페이스

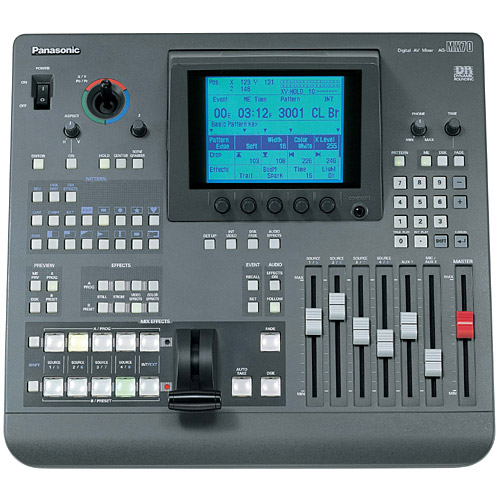

4:2:2:4 디지털 컴퍼넌트 & 와이드 대응

디지털컴퍼넌트 신호에 의한 내부처리로 방송급의 고화 질 실현. 와이프패턴은 16:9/4:3의 어스펙트 전환이 가능하며, 다양한 장면에서의 고화질의 믹스효과

3D에도 대응한 다채로운 디지털효과

600개의 패턴을 장착한 2차원 효과를 비롯하여 모자이 크, 디포커스, 스틸, 멀티 Strobe, 페인트, 네가티브, 미러등의 디지털효과와 3D효과 보드(별매:AG-VE70P)의 추 가로 페이지 턴,리플,플래그,어코디언,스파크등 약 1000개의 삼차원 디지털 효과가 가능해져 고품위의 DVE 영상 표현 가능

대형 LCD, Matrix 메뉴

5열의 매트릭스 형태의 메뉴표시와 로타리 스위치로 인 해 다채로운 기능을 빠르고 손쉽게 설정할 수 있는 인테릴전트 조작을 실현. 메뉴는 조작태널의 각 Key에 연계자 동적으로 전환표시되어 필요한 설정 항목을 재빠르게 확인, 변경할 수 있습니다.

프리셋 패턴

13종의 2D효과패턴이 Pre-set되고 원 터치로 설정가능. 임의의 패턴으로의 변경도 가능함

이벤트 메모리

3D를 포함한 모든효과에 대해서 설정 상태를 기억. 100개 의 메모리 설정으로 저장된 패턴 번호의 순간 호출 가능.

Key 프레임 설정

20까지 Key 프레임을 저장할수 있어,저장된 프레임 번호 를 호출, 애니메이션 효과에 이용

조이스틱 콘트롤러

효과의 위치나 사이즈의 설정과 컬러선택을 감각적으로 할 수 있습니다. 숫자패드:패턴번호의 수치지정 가능

타이틀기능을 실현하는 " MX-Navi" 소프트웨어를 번들제공 함으로 외부 PC와 본 믹서기 사이에 USB전송으로 화상파일의 전송 이 가능하여 롤.크롤 애니메이션 타이틀을 Low-Cost로 제작 가능

SDI 대응의 8계통의 비디오 입출력

SDI 보드(옵션: AG-YA70P)의 Plug-In에 의해 4입 력/1출력의 시리얼 디지털 컴퍼넌트(SMPTE 259 M-C)와 인터페이스가 가능하고,DPCPRO등 디지털 VTR과의 편집시스 템에도 적용함
컴퍼넌트(표준):아날로그 컴퍼넌트및 YC 입출력을 표준으로 장착(IN 4/OUT 2)하 고,아날 로그 기기와도 고화질의 인터페이스 가능
8 계통 입력:Video source Max input:8 ,composite :standard 8 component,YC:8 input,Live Switcher로서 8개의 카메라에 대응한 tally 출력
RS-422/RS-232C 모두에 대응한 Editor 단자( 9pin)

오디오믹싱 & 오디오 효과

Max 10 계통 입력: 4 소스 x L/R 입력(아날로그,SDI)과 AUX 1및 Mic/AUX 2 의 10계통의 오디오 입력을 장착,페이더 레바 조작으로 믹싱이 가능합니다
오디오 효과:3 밴드 EQ,보이스 체인져(피치/레벨),뮤트의 효과
비디오의 트랜짓션에 연동/비연동 전환가능
마이크로폰단자,헤드폰단자 장착,레벨미터를 LCD 패널내에 표시

●Specification

GENERAL
Power Source	120VAC, 50/60Hz (AG-MX70P), 220 ~ 240VAC, 50/60Hz (AG-MX70E)
Power Consumption	52W (Standard), 70W (Full Option)
Operating Temperature	5° to 40°C
Operating Humidity	Less than 90% (non dew)
Dimensions (W) x (H) x (D)	424 x 197 x 400 mm 16 3/4 x 7 13/16 x 15 3/4 inch
Weight	18.1 lbs (8.2 kg) in Standard 19.2 lbs (8.7 kg) with Full Option
Main VIDEO INPUT
Analog Composite	BNC 잭 x 8 (SOURCE 1 ~ 8), 1.0Vp-p 75Ω
Analog Component	BNC 잭 x 4 (SOURCE 1/2/3/4) Y: 1.0 Vp-p 75Ω Pb/Pr (AG-MX70P): 0.525/0.757 Vp-p switchable 75Ω Pb/Pr (AG- MX70E): 0.7 Vp-p 75Ω
YC (S-Video)	Mini-DIN4 x 4 (SOURCE 1/2/3/4) Y: 1.0 Vp-p, 75Ω C: 0.286Vp-p 75Ω (AG-MX70P), 0.3Vp-p 75Ω (AG-MX70E)
SDI AG-YA70(Option)	BNC x 4 (IN 1/2/3/4) SMPTE 259M-C/EBU Tech.3267-E
OTher VIDEO INPUT
External Fill	BNC 잭 x 1 (Y/Pb/Pr) Analog Component Y: 1.0 Vp-p 75Ω Pb/Pr (AG-MX70P) : 0.757 Vp-p 75Ω Pb/Pr(AG-MX70E) : 0.7 Vp-p 75Ω *Y signal will be clipped at lower than pedestal level.
External Key	BNC 잭 x 1, 1.0Vp-p 75Ω Analog Composite or Y+Sync
Genlock	BNC 잭 x 1 (with passive-loop-through) 1.0Vp-p 75Ω On/Off
VIDEO OUTPUT
Composite Video	BNC 잭 x 2 1.0Vp-p 75Ω
Component Video	BNC 잭 x 2 Y: 1.0 Vp-p 75Ω Pb/Pr (AG-MX70P) : 0.525/0.757 Vp-p switchable 75Ω Pb/Pr (AG-MX70E) : 0.7 Vp- p 75Ω
YC (S-Video)	Mini-DIN4 x 2 Y: 1.0 Vp-p, 75Ω C: 0.286Vp-p 75Ω (AG-MX70P), 0.3Vp-p 75Ω (AG-MX70E)
SDI AG-YA70(옵션)	BNC 잭 x 1 SMPTE 259M-C/EBU Tech.3267-E
Preview	BNC 잭 x1 Composite, 1.0Vp-p 75Ω
Advanced Reference	BNC 잭 x 1 Composite,75Ω Sync: 0.286(AG-MX70P)/0.3 Vp-p (AG-MX70E) Burst: 0.286(AG-MX70P)/0.3 Vp-p (AG- MX70E)
AUDIO INPUT
Audio	XLR (L/R pair) x 4 (SOURCE 1 — 4), +4/0/–3 dBu switchable, 10k
MIC	M6 x 1, –60 dBu, 2k, unbalanced
AUX	RCA (L/R pair) x 2 –10 dBV, 10K, unbalanced
SDI AG-YA70(Option)	BNC x 4, Embedded Audio (CH1/2)
AUDIO OUTPUT
Audio Out 1:	XLR (L/R pair) x 1, +4/0/-3 dBu switchable, 47
Audio Out 2:	RCA (L/R pair) x1, –10 dBV, 47
Headphone:	M6 x 1, 8, unbalanced, – dBu to –20 dBu
SDI (Option):	BNC x 1, Embedded Audio (CH1/2)
OTHER PORT
Editor Port:	D-sub 9-pin, RS-422A/232C switchable RS-422A Protocol; GVG/Sony switchable
Connectable Editor:	Panasonic: AG-A850, SONY: BVE-2000, BVE-910, BVE-700, PVE-500
Tally Out:	D-sub 9-pin, Open-Collector x 8ch Collector Current: Less than 50mA, Maximum Voltage: 35VDC
GPI:	BNC x 1, Make-contact
USB:	Type-B connector x 1, USB Ver.1.1 (cable length: max. 3m)
VIDEO Specification
Video Format:	625/525 switchable
Sampling Frequency:	Y: 13.5 MHz, Pb/Pr: 6.75MHz, Key: 13.5MHz(4:2:2:4)
Quantization:	Main In: 9 bit, External In: 8 bit
Internal Process:	4:2:2:4 8 bit, Dynamic Rounding™
S/N Ratio:	Component Out:–54 dB (Y), –52 dB (Pb/Pr) Composite or YC Out:–50 dB
Band width (Main In):	Y: 0.5 MHz to 4.5 MHz (±1.0 dB), Pb/Pr: 0.2 MHz to 2.0 MHz (+0.5/– 3.0 dB)
Band width (External In):	Y: 0.5 MHz to 4.5 MHz (±1.0 dB), Pb/Pr: 0.2 MHz to 2.0 MHz (±1.0 dB)
K Factor:	Less than 1%
Differential Gain:	Less than 4%
Differential Phase:	Less than 2°
AUDIO Specification
Sampling Frequency:	48 kHz
Quantization:	20bit
Frequency Response:	20 Hz to 20 kHz (–3.5/+1.0 dB)
Dynamic Range:	More than 85dB
THD:	Less than 0.08% (1 kHz, aliment level)
Cross Talk:	Less than –70 dB (1 kHz, between any two channels)
Headroom:	20 dB/18 dB switchable
Accessories
Standarrd:	Power cable, MX-Navi CD-ROM
Option:	AG-VE70 3-Dimension Effect Board AG-YA70 Serial Digital Interface Board
