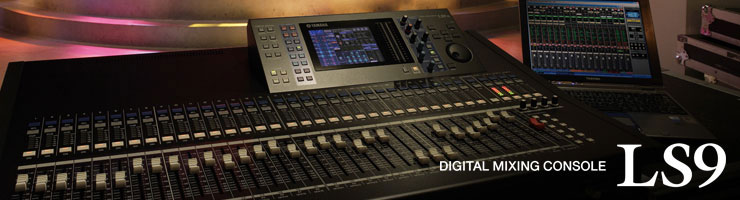

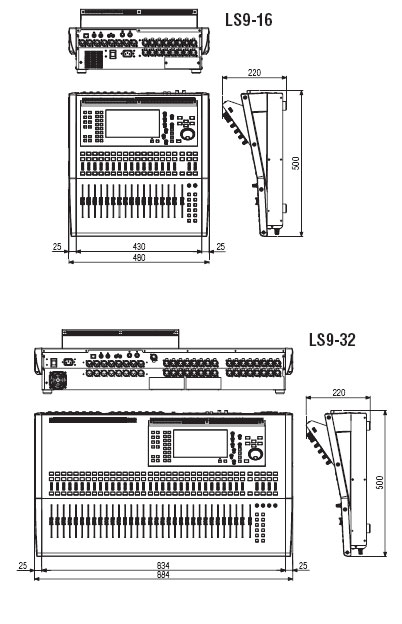

PM1D와 같은 고성능 Yamaha 디지털 믹서의 기능, 음질 및 성능을 그대로 유지하는 LS9 시리즈 콘솔은 작고 가벼워 혼자서도 쉽게 이동해 설치할 수 있습니다(LS9-32 = 19.4kg, LS9-16 = 12.0kg). 관리가 용이한 이 콘솔은 다양한 임시 라이브 사운드 시스템은 물론 영구 설치에도 우수한 성능과 기능을 발휘합니다.

LS9 시리즈에는 32마이크/라인 입력 64채널 LS9-32 및 16마이크/라인 입력 32채널 LS9-16이 포함되어 있습니다. 엄청난 입력 용량과 버스 지원을 갖춘 LS9-32는 복잡한 입력 및 출력 요구사항을 다루는 대형 라이브 사운드 분야에 가장 적합한 선택이며 LS9-16은 소규모 라이브 사운드 분야에 가장 적합한 처리 방식 및 작업의 용이성을 제공합니다.

Yamaha PM1D 디지털 믹싱 콘솔 및 PM5000 아날로그 콘솔은 각 제품의 강렬한 음질로 인해 세계적으로 유명한 사운드 엔지니어들에게 극찬을 받은 제품입니다. LS9 시리즈 콘솔은 부품의 선택은 물론
모든 회로의 세밀한 설계부터 전원 공급장치 및 접지에 일일이 집중한 결과 뛰어난 사운드 퍼포먼스를 그대로 보여줍니다. 또한 주요 헤드 앰프에도 특별히 주의를 기울인 결과, 뛰어난 성과를 얻을 수 있었습니다. 이와 같은 최고의 기술이 뒷받침된 결과, 이 믹서는 이미 동급 최고의 모델로 자리잡았습니다.

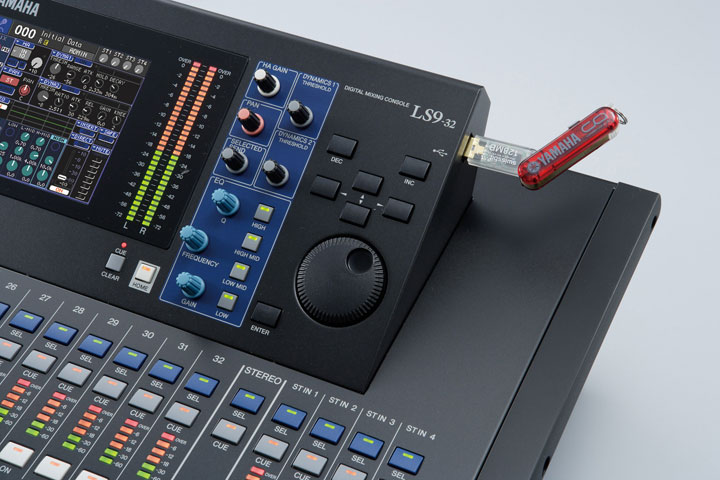

각각의 입력 채널은 100mm 페이더, ON/OFF 키, CUE 키 및 6단계 LED 미터를 제공해 기본 채널 기능에 대한 아날로그 스타일 작업을 가능하게 해줍니다. Yamaha의 대중적인 기능인 Selected Channel 인터페이스는 컬러 LCD 디스플레이 및 논리적으로 배열된 인코더를 통해 세부적인 채널 기능에 대한 부드러운 직접 액세스를 가능하게 해줍니다. 어떤 디스플레이가 표시되든지, HOME 키만 누르면 메인 디스플레이로 즉시 복귀할 수 있습니다. 이 인터페이스는 다년 간에 걸쳐 Yamaha 디지털 믹싱 콘솔을 통해 조율 및 검증되었습니다.

LS9-32에는 총 33개의 페이더가 있으며 LS9-16에는 17개의 페이더가 있습니다. LS9-32 페이더는 32개의 입력 및 스테레오 출력을 제어하고 LS9-16 페이더는 콘솔에 있는 16개의 입력 및 스테레오 출력을 제어합니다. LS9-32는 최대 64개 채널을 처리하지만 LS9-16은 최대 32개 채널을 처리하므로, 양쪽 모델 모두 보조 LS9-32 레이어를 갖춘 스위치 방식 채널 레이어를 제공해 채널 33 ~ 64를 직접 제어할 수 있으며, 보조 LS9-16 레이어를 갖춘 경우 채널 17 ~ 32에 액세스를 제공합니다. 입력 소스는 필요에 따라 해당 채널에 자유자재로 연결할 수 있으며 예를 들어, 하나는 첫번째 레이어에 연결해 객석 피드용으로 사용하고 또 다른 채널은 두번째 레이어에 연결해 모니터링용으로 사용하는 방식으로 소스 하나만으로도 2개 채널에 연결할 수 있습니다. 직접 LAYER 키는 레이어 간의 즉각적인 전환이 가능하도록 해줍니다. 양쪽 콘솔 모두 4개의 스테레오 입력을 제공합니다. 이 콘솔의 컴팩트한 크기를 고려할 때, 엄청난 입력 용량 및 다목적성은 매우 파격적인 성능입니다.

LS9 콘솔은 폭넓은 범위의 72dB 입력, 팬텀 전원, 위상 스위칭, 하이 패스 필터, 4밴드 풀 파라메트릭 EQ, LCR 기능을 갖춘 패닝 및 모든 기본 기능이 포함된 리콜식 헤드 앰프를 기본적으로 제공합니다. 하지만 그 밖에도 2개의 EQ 응답 타입을 선택할 수 있으며, 각각의 채널에서 제공되는 2개의 다이내믹스 프로세서는 게이팅, 압축, 더킹(ducking), 확장 및 디애싱(de-essing)으로도 사용할 수 있습니다. 또한 감쇠기(증가 포함)를 이용하여 음질 향상을 위해 콘솔의 추가 디지털 워드 길이를 완벽하게 이용할 수 있습니다. 이제껏 이렇게 많은 컨트롤 기능이 장착된 아날로그 콘솔은 없었습니다.

LS9-32은 후면 패널에 16개의 아날로그 "옴니" XLR 출력을 가지고 있으며 LS9-16는 8개의 출력을 가지고 있습니다. 용이한 확장을 위해 LS9-32은 2개의 Mini-YGDAI 카드 슬롯을, LS9-16은 1개의 슬롯을 가지고 있습니다. 확장 슬롯은 고급 아날로그 I/O 또는 디지털 I/O를 통해 콘솔을 다양한 포맷으로 확장하기 쉽게 만들어 줍니다. 16개의 믹스 버스는 AUX(VARI) 또는 GROUP(FIX) 모드로 사용할 수 있습니다. AUX(VARI) 모드를 선택하면, 샌드 포인트를 PRE EQ, PRE FADER 또는 POST FADER로 설정할 수 있습니다. 믹스 버스 외에 추가로 제공되는 8개의 매트릭스 버스는 사이드 필 또는 레코더 샌드에 사용되거나 추가 샌드가 필요할 경우에 어디서나 사용될 수 있습니다. 쉽고 효율적인 모니터 믹싱을 위해 SENDS ON FADER 기능은 샌드 레벨을 콘솔 페이더에 즉시 할당합니다. 이 출력 버스는 4밴드 풀 파라메트릭 EQ 및 다이내믹스를 포함해 입력 채널과 동일한 많은 기능을 통해 출력 처리 기능을 확장해 줍니다.

이제 LS9 콘솔에는 외장 이펙트 랙이 필요하지 않으며, 대신 양쪽 모델 모두에 이펙트 전체를 아우르는 가상 랙이 제공되므로 어떤 요구 사항이라도 처리할 수 있습니다. 최대 4개의 멀티 이펙트 프로세서를 동시에 사용할 수 있으며 약 8개의 그래픽 이퀄라이저를 사용할 수 있습니다. 내장 이펙트 라이브러리는 검증된 REV-X 리버브 이펙트를 포함해 48개의 프리셋 이펙트를 제공합니다. 표준 31밴드 단일 채널 GEQ 장치 외에도 2채널 Flex15GEQ 장치가 있어 최대 16개의 15포인트 GEQ 장치와 함께 사용할 수 있습니다. 양쪽 GEQ 타입 모두 콘솔 페이더를 통해 밴드를 간편하게 조정할 수 있게 해 줄 뿐만 아니라, 채널 ON 키는 해당 밴드를 제로 증대/컷으로 즉시 재설정하는 데 사용할 수 있습니다.

LS9 Scene 메모리는 헤드 앰프 게인을 포함한 모든 콘솔 파라미터를 저장하고 리콜할 수 있게 해줍니다. 리콜 세이프(Recall Safe) 기능은 Scene 리콜 작업에서 특정 채널을 제외하는 데 사용함으로써, 예를 들어 사운드 이펙트 또는 MC 채널이 Scene 리콜에 의해 아무런 영향을 받지 않게 해줍니다. 리콜 포커스(Recall Focus) 기능은 어떤 기능 그룹이 헤드 앰프, 가상 랙, 입력 패치, 출력 패치, 입력 채널 또는 출력 채널과 같은 Scene 리콜에 의해 영향을 받는지 지정할 수 있게 해줍니다.

LS9 콘솔은 내장형 2트랙 USB 메모리 레코더 및 플레이어를 통해 여러 분야에 적용되는 2트랙 외부 장치의 필요성을 없애 줍니다. 콘솔을 통해 라이브 사운드를 직접 쉽게 녹음할 수 있으며 배경 음악 또는 사운드 이펙트를 간편하게 재생할 수도 있습니다. USB 메모리 플레이어는 96, 128 또는 196kbps에서 MP3, AAC 및 WMA 파일 형식과 호환됩니다.

LS9 시리즈 콘솔은 영구적으로 설치 시 중요하게 고려되어야 하는 간편하고 세밀한 액세스 관리를 가능하게 해줍니다. 사용자 키(표준 USB 메모리 장치)는 상이한 액세스 레벨에 걸쳐 상이한 사용자에게 할당할 수 있습니다. 액세스는 전체 콘솔에서 소수의 페이더에 이르기까지 필요에 따라 세밀하게 제어할 수 있습니다.
